Konfigurasi Web Server Menggunakan Access Point di Packet Tracer

Pada pembahasan kali ini saya ingin mencoba sharing mengenai Web Server tapi ada yang berbeda sedikit dibandingkan dengan Web Server yang sebelumnya pernah saya post. Web Server kali ini kita akan menggunakan access point.

Adapun paket-paket yang kita butuhkan adalah sebagai berikut : 4 buah PC Client, 1buah Access Point, 1 buah Router, 1 buah PC Server.

Selanjutnya susun paket-paket tersebut seperti gambar dibawah ini

nah sebelum kita lanjut lebih dalam lagi mengenai pembahasan web server dengan menggunakan access point ini sekarang saya akan kasih tahu dahulu kepada anda sekalian mengenai ip yang saya gunakan pada tiap-tiap PC Client.

• PC 1

Gateway : 192.168.10.254

IP Address : 192.168.10.11

Subnet Mask : 255.255.255.0

• PC2

Gateway : 192.168.10.254

IP Address : 192.168.10.12

Subnet Mask : 255.255.255.0

• PC3

Gateway : 192.168.10.254

IP Address : 192.168.10.13

Subnet Mask : 255.255.255.0

• PC4

Gateway : 192.168.10.254

IP Address : 192.168.10.14

Subnet Mask : 255.255.255.0

adapun cara yang digunakan untuk melakukan setting IP pada komputer client adalah seperti berikut :



Konfigurasi Gateway pada PC Client

Konfigurasi IP address pada PC Client

lakukan hal yang sama pada tiap-tipa pc client.

Selanjutnya kita akan melakukan konfigurasi pada PC Server yang akan kita gunakan sebagai web server. Adapun IP yang saya gunakan pada PC Server yaitu

• PC Server

IP Address : 10.10.10.10

Subnet Mask : 255.0.0.0

Gateway : 10.10.10.254

berikut cara yang dapat digunakan untuk melakukan setting IP pada komputer server

Konfigurasi Gateway pada PC Server

Konfigurasi IP pada PC Server

setelah kita melakukan konfigurasi pada pc server dan pc client sekarang waktunya kita mengkonfigurasi router. Agar antara PC server dan PC Client dapat terhubung.

adapun cara nya sebagai berikut

Pada Fast Ethernet 0/0 kita hubungkan dengan access point, kemudian isikan ip gateway 192.168.10.254 pada Fast Ethernet 0/0 (ip ini adalah ip gateway yang diisikan pada pc client). Untuk lebih jelasnya perhatikan gambar berikut :

Konfigurasi IP pada Fast Ethernet 0/0

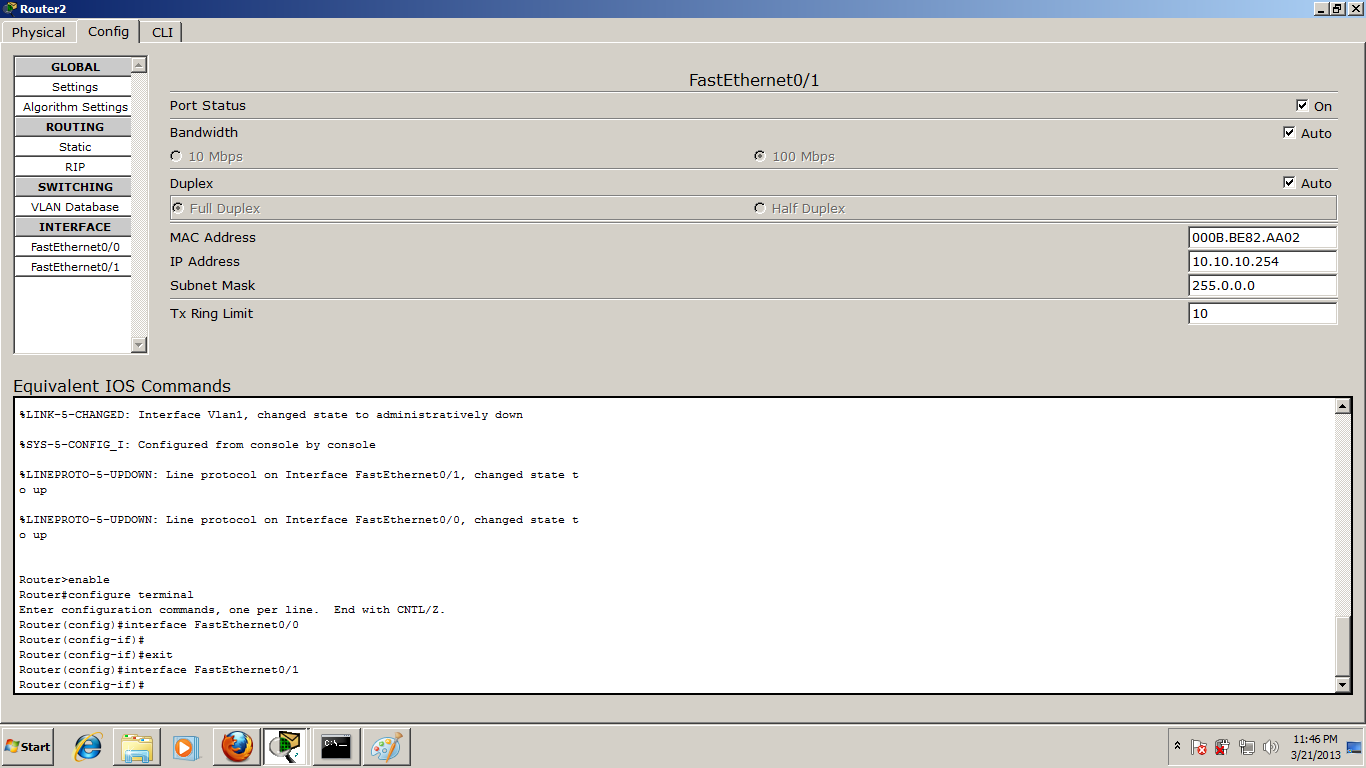

Konfigurasi IP pada Fast Ethernet 0/1

sekarang semua konfigurasi telah kita lakukan dan sekarang waktu nya kita cek konfigurasi kita apakah berhasil atau tidak. Untuk mengecek konfigurasi apakah berhasil atau tidak kita dapat melakukan ping dari komputer client ke komputer server. Untuk lebih jelasnya perhatikan gambar berikut

Test Ping ke IP Server

jika kita mendapatkan balasan reply pada saat melakukan ping, artinya konfigurasi kita telah berhasil. Sekarang untuk lebih memastikan nya lagi apakah konfigurasi kita berhasil atau tidak. Buka browser di salah satu PC Client dan coba akses ke alamat ip komputer server. Untuk lebih jelasnya perhatikan gambar berikut :

Test Akses ke Komputer Server dengan Menggunakan Browser di Komputer Client

jika muncul tampilan seperti diatas berarti konfigurasi Web server kita berhasil.
